Inclinómetros analógicos para sistemas de alimentación móviles

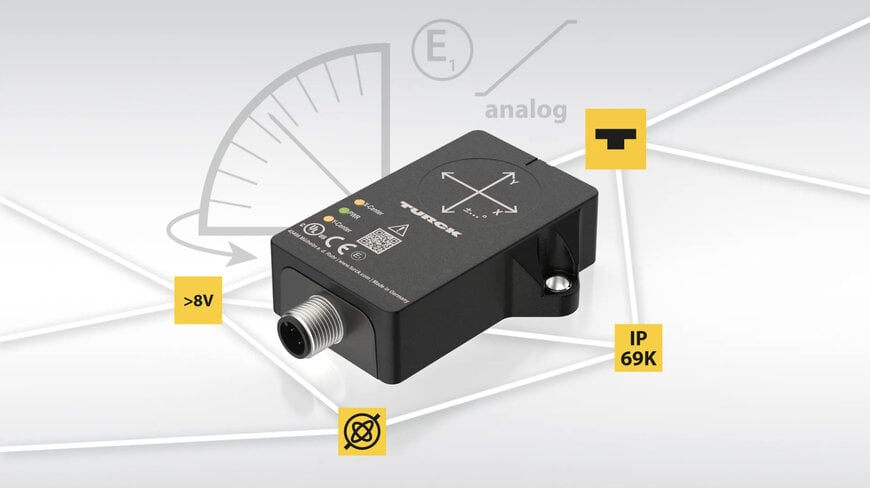

Turck ha ampliado su serie de inclinómetros QR20 con variantes analógicas dinámicas y estáticas diseñadas para máquinas de trabajo móviles que operan con arquitecturas eléctricas de 12 V y 24 V. Al combinar acelerómetros MEMS con giroscopios mediante fusión de sensores, estos dispositivos mantienen la precisión angular bajo fuertes impactos mecánicos e interferencias electromagnéticas.

Robustez mecánica y protección ambiental
La carcasa del QR20 está clasificada para soportar impactos mecánicos de hasta 200 g y funciona en un rango de temperatura ambiente de -40 °C a +85 °C. Para eliminar las vías de entrada de humedad asociadas habitualmente con las lentes LED tradicionales, la carcasa utiliza una construcción translúcida. Los sensores alcanzan índices de protección IP66, IP67, IP68 e IP69K, y se encuentra disponible una carcasa protectora opcional GUARD-QR20 para entornos de alta exposición.

Compatibilidad electromagnética y especificaciones eléctricas
Diseñados para la integración directa en los sistemas eléctricos de vehículos móviles, los sensores operan con un umbral de tensión de alimentación a partir de 8 V CC. Eléctricamente, cumplen con las normas de compatibilidad electromagnética para automoción, con una inmunidad de 100 V/m frente a interferencias electromagnéticas según ISO 11452-2 y una inmunidad por inyección de corriente de 200 mA según ISO 11452-4. Además, los dispositivos resisten perturbaciones conducidas según ISO 7637-2 Nivel 4 y transitorios de descarga de carga según ISO 16750-2, y cuentan con homologación de tipo E1.

Parametrización y configuración de señales
Los usuarios pueden configurar las opciones de salida mediante parametrización IODD dentro de la Turck Automation Suite, seleccionando entre señales de 4 a 20 mA, 0 a 20 mA, 0,1 a 4,9 V, 0 a 5 V, 0,5 a 4,5 V y 0 a 10 V. Los rangos de medición, los ajustes de filtro y los puntos centrales se pueden ajustar por eje introduciendo valores de ángulo específicos o capturando la posición activa. Para la configuración a nivel de hardware sin herramientas de software, se puede activar una función de aprendizaje sencillo (Easy Teach) mediante un puente entre el pin 5 y el pin 1, mientras que una función de nivel de burbuja integrada proporciona orientación visual directamente en la unidad.

Contexto adicional:
Esta sección detalla especificaciones técnicas y evaluaciones comparativas que no se incluyeron en el anuncio original del producto

En el segmento de inclinómetros industriales y para maquinaria móvil, las soluciones MEMS de doble eje y de un solo eje de la competencia (como las de POSITAL FRABA TILTIX o la serie QG de DIS Sensors) suelen ofrecer rangos angulares similares (como 360° en un solo eje o ±85° en doble eje) y salidas analógicas (4–20 mA o 0–10 V). Sin embargo, la implementación por parte de Turck de una tensión de alimentación inicial de 8 V CC combinada con ISO 7637-2 Nivel 4 y homologación de tipo E1 proporciona una ventaja en sistemas de vehículos instables de 12 V sujetos a graves variaciones de caída de arranque y descargas de carga. Asimismo, la integración de la fusión de sensores de giroscopio y acelerómetro en un factor de forma QR20 con salida analógica aborda entornos móviles de alta vibración en los que los sensores MEMS exclusivamente estáticos requieren un filtrado digital de paso bajo agresivo que compromete la latencia de respuesta.

Editado por Sucithra Mani, editora de Induportals – adaptado por IA.

www.turck.com
